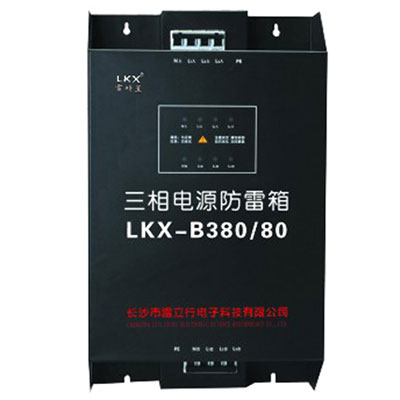

两极串联电源防雷箱

产品用途

本电源防雷箱具有两级复合保护功能，适用于小面积两级保护的场合或要求有低限制电压的场合，如UPS、机房电源等380V交流电源系统的雷击过电压保护。

产品特点

●工作状态指示灯，指示防雷箱工作状态。

●放电电流大，残压低，可以在最小空间实现两级联合保护。

●共模、差模全方位保护。

●适用于不同的配电制式。

●节能、环保，安装简单，维护方便。

技术参数

安装说明

●安装前必须切断电源，严禁带电操作。

●防雷箱可悬挂在墙上或水平放置。

●负载电流不能超过防雷箱的额定电流。

●防雷器的L1入、L2入、L3入、L1出、L2出、L3出为相线接口，N入、N出为零线接口。

●安装时请根据安装示意图所示连接，其中L1、L2、L3为相线，N为零线，PE为地线，L1、L2、L3分别接防雷箱的L1入、L2入、L3入，N接防雷箱的N入，防雷箱的L1出、L2出、L3出、N出接被保护设备，切勿错接。安装完成后，合上自动断路器（熔断器）开关，检查工作状态是否正常。

●工作状态指示灯：L1入、L2入、L3入、L1出、L2出、L3出表示火线工作状态，N入、N出表示零线工作状态。

●防雷箱使用期间，应定期检测并查看指示灯工作状态：指示灯亮绿色，表示防雷箱电源及防雷正常，亮红色，表示防雷箱已劣化，应及时维修或更换。

●连接线要求短、粗、直。
