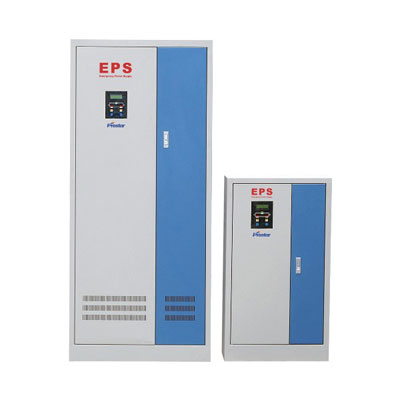

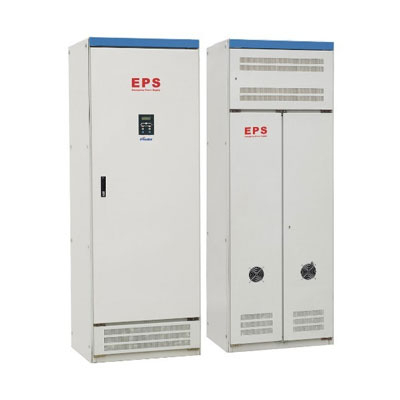

EPS消防应急电源

EPS应急电源是一种安装在建筑物内的备用电源装置,当建筑物发生火灾、事故或其它紧急情况导致市电断电时,消防照明型应急电源可以为消防标志灯、照明灯和特别重要负载提供第二或第三备用电源。随着建筑消防安全水平的提高,特别是高层建筑的增加,消防照明型应急电源的已成为建筑物必备的消防设施。正常照明时,电源被迫
  • 品牌 :

    宝星
  • 产品型号 :

    PYD系列
  • 保修 :

    全国联保
产品介绍

EPS应急电源应用领域


金融系统设备、证券交易大屏、监控装置、金融机具、金库应急照明

军用雷达、车载移动电话、人防通道、地下设施应急照明

医院及手术室、政府机关、大型超市、商场、学校、广场、车站、公园应急照明

体育场馆、会展中心等重要场所的应急照明


EPS应急电源性能特点


一、产品原理

当市电正常时,由市电经过互投装置给负载供电,同时充电器给备用电池进行智能充电。当市电断电,或超过正常电压的25%时,由控制器提供逆变信号,启动逆变电源同时互投装置将立即投切至逆变电源输出,继续提供正弦波交流电,当市电电压正常后,应急电源将恢复市电供电。


二、产品用途

适用于建筑物发生火情或其它情况下为应急照明等各种灯具(含金属卤素灯、钠灯)提供集中供电的应急电源装置。


三、型号说明


EPS应急电源型号


说明:安装形式、进出线(上、下)、单路/双路供电、输入输出相数、备用时间、消防联动、输出回路数均在订货时说明。


四、产品特点

1)采用集中供电模式,无需特殊灯

2)应急供电时,正弦波输出,具有稳压、稳频、无噪音

3)可消防联动控制,计算机监控

4)LCD、LED显示,一目了然

5)双路电源自动切换,可靠性高

6)采用单片机控制,保证各动作点准确


五、产品优点

1)设计简单,施工方便

2)综合造价低、投资省

3)寿命长,主机寿命15年以上

4)免维护电池,可循环使用300-500次

5)自动切换,可无人值守

6)保持照明稳定,工作可靠,维护方便


六、安装形式

落地式、挂式、嵌式三种


七、PYD系列设计原理图


方案一:单电源单输入原理图


EPS单电源单输入原理图


说明:当有市电时,市电通过KM1输出,同时充电器对电池充电,当EPS检测到市电停电或者市电电压过低时,逆变器工作,使KM1切换至应急输出状态向负载提供电能。


方案二:单电源双输入原理图

EPS单电源双输入原理图

说明:一路市电双线输入,负载平时由外部开关K控制,可开可关。但当EPS检测到市电停电或市电电压过低时,无论开关K在任何位置,均能实现应急供电。


方案三:双电源原理图(一)

EPS双电源原理图1

说明:在正常情况下,市电通过KM2、KM1输出,同时充电器对免维护蓄电池充电,当市电停电,备用电投入通过KM3、KM1输出,只有当常用电和备用电 同时停电时,通过控制器控制逆变器工作使KM1切换至应急输出状态,向负载提供电源,但当备用电投入时间大于本EPS切换时间,本EPS先投入,等备用电 来时,再切换退出,此种方式的互投装置在本EPS中。


方案四:双电源原理图(二)

EPS双电源原理图

说明:采用此种接线方式可实现一级负荷末端互投,EPS充当第三路电源,此种方式互投装置在本EPS之外。


方案五:充当第二路电源双回路原理图

双回路应急电源接线图

说明:EPS可按上图接法对负载充当第二路电,并且末端互投,此种方式的逆变器在有市电时处于未开机状态,当无市电时,立即开机有输出,此种方式互投装置在EPS之外。



八、PYD系列接线方案图


方案一:单相单输入单相多回路输出接线图


接线方式:持续型

EPS单相多回路接线图

说明:

1)当有市电时,由市电给负载供电,停电时由EPS给负载供电;

2)K为断路器,不属本公司提供;

3)Z为转换开关。


方案二:单相双输入单相多回路输出接线图


接线方式:持续型

单相EPS应急电源接线图

说明:1)通过断路器K可控制照明灯具平时工作状态;

2)当断路器H无市电时Z转换为应急电源供电,实现应急照明;

3)K、H为断路器,不属本公司提供;

4)Z为转换开关


方案三:三相输入三相输出,应急时单相三路输出接线图


接线方式:持续型

三相应急电源接线图


说明:1)断路器K可控制多个回路正常照明工作状态;

2)当断路器H无市电时Z转换为应急电源供电,实现应急照明;

3)K、H为断路器,不属本公司提供;

4)Z为转换开关。


方案四:单相双输入单相双输出供多层接线图


接线方式:持续型

持续性EPS电源接线图


说明:

1)断路器K可控制每层回路照明灯平时工作状态;

2)当断路器H无电时Z转换为应急电源供电,实现应急照明;

3)K、H为断路器,不属本公司提供;

4)Z为转换开关,设在EPS产品内,L、N同时转换;

5)KM1为转换交流接触器,设在本层照明配电箱内。


方案五:应急照明混合接线图


接线方式:混合式包括持续型、非持续型和消防联动输出方式

EPS应急照明混合接线图

说明:

1)断路器K可控制持续型负载的工作状态;

2)消防联动DC24V信号取自消防控制主机。


方案六:双电源接线图


接线方式:持续型

EPS双电源接线图

说明:互投装置不在EPS内。


方案七:充当第二路电源双回路接线图


接线方式:持续型

EPS充当第二路电源双回路接线图

说明:互投装置不在EPS内。
