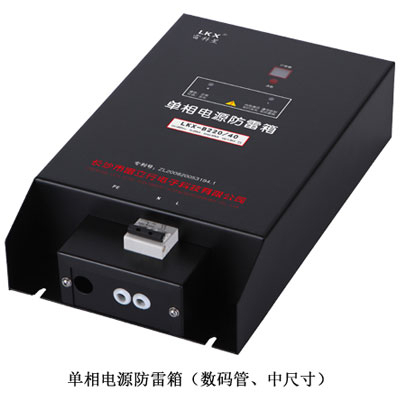

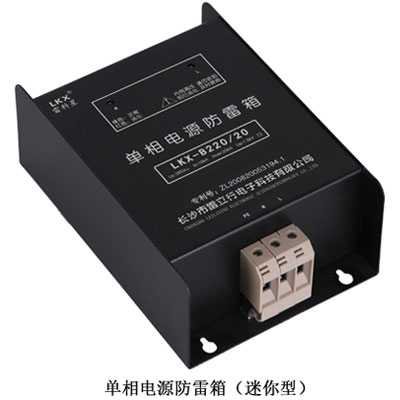

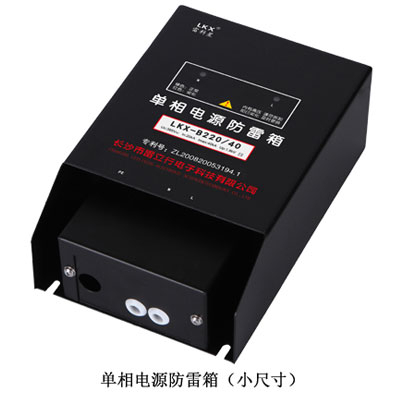

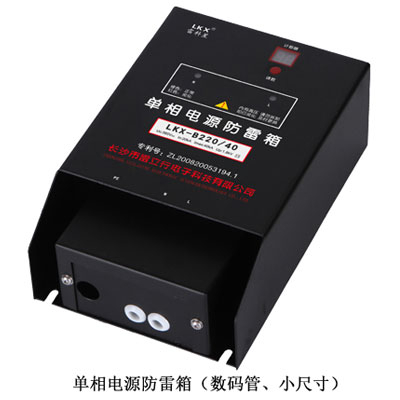

单相电源防雷箱

产品用途

标称放电电流为60kA及以上的防雷箱适用于重要场所的总电源防雷保护；标称放电电流为20-40kA的防雷箱适用于各种电源系统（如UPS电源、机房电源等）的防雷保护；标称放电电流为10kA的防雷箱适用于各种设备电源的防雷保护；C+D、B+C电源防雷箱适用于要求有低限制电压的电源系统的防雷保护。该产品广泛用于移动通信基站、微波通信局/站、电信机房、工业厂矿、民航、金融、证券等电源系统，如各种配电站、配电房、配电柜、交直流配电屏、开关箱以及其它各种重要且易遭受雷击的设备。

产品特点

●雷电计数器（带雷电计数器的防雷箱），准确记录雷击次数。

●状态指示灯，指示防雷箱工作状态。

●放电电流大，残压低。

●使用范围广，ns级响应速度。

●实现差模、共模全方位保护。

●采用特殊冲击熔片，可靠性高。

●核心元件采用国际知名品牌，性能优越，使用寿命长。

●内部设有温控、限流电路，彻底避免火灾发生。

●节能、环保，安装简单、方便，无须特殊维护。

技术参数

安装说明

●安装前必须切断电源，严禁带电操作。

●防雷箱可悬挂在墙上或水平放置。

●安装时请根据安装示意图所示连接，其中L为相线，N为零线，PE为地线，切勿错接。安装完成后，合上自动断路器（熔断器）开关，检查工作状态是否正常。

●防雷箱使用期间，应定期检测并查看指示灯工作状态：指示灯亮绿色，表示防雷箱电源及防雷正常；亮红色，表示防雷箱已劣化，应及时维修或更换。

●配有雷电计数器的防雷箱，其计数范围为0~99，计数最小动作电流为1kA。

●数码管计数器的防雷箱：按“读数”按钮，窗口即显示雷击次数。20秒不操作，计数器即自动进入睡眠状态。

●液晶屏计数器的防雷箱：在睡眠状态下按任意按钮，窗口即显示雷击次数和当前日历时间（此时为待机状态）。待机状态下按“查询”按钮，进入雷击时间查询状态；待机状态下长按(按下时间超过1秒)“设置”按扭，进入日历时间设置。在进入时间设置或查询状态时，20秒不操作即可自动返回待机状态，进入待机状态16秒不操作即可自动进入睡眠状态。

●连接线应采用不小于标准要求的多股铜线，且要求短、粗、直。

●非专业人员请勿拆卸。
