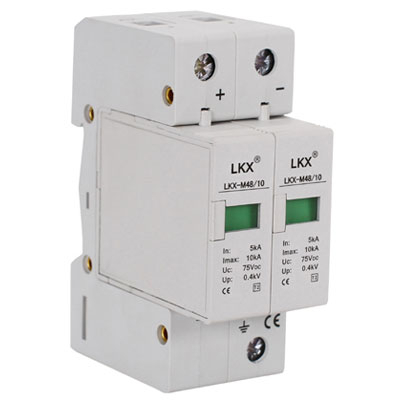

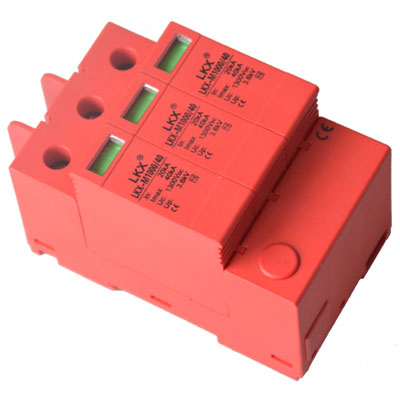

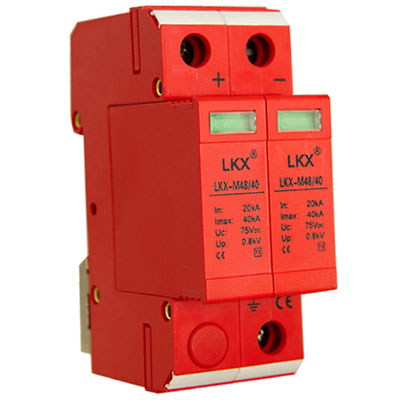

直流电源防雷模块

产品用途

该产品广泛适用于保护太阳能光伏发电系统中的光伏板、逆变器等设备，为光伏发电系统提供全方位的浪涌保护。

产品特点

●完整的预接线单元，用于光伏设备中，由底座和插入式保护模块组成。

●Y型电路设计，三组高性能的压敏电阻，实现正极对地、正极对负极、负极对地的全保护，当发电机电路中出现绝缘故障时，可避免对电涌保护器的损害。

●功能强大的氧化锌压敏电阻具有高泄放能力。

●内置动态热脱扣器，具备了高可靠性。

●故障指示以红色标记出现在监控窗口中。

技术参数

安装说明

●安装前必须切断电源，严禁带电操作。

●建议在防雷模块前端串联熔断器或自动断路器。

●安装时请根据安装示意图所示连接，其中+为正极线，–为负极线，PE为地线，切勿错接。安装完成后，合上自动断路器（熔断器）开关，检查工作状态是否正常。

●安装完毕后将模块插到位，检查防雷模块是否正常工作。

●防雷模块在使用期间，应定期检测并查看故障显示窗口状态，当故障显示窗呈红色（或带遥信的产品遥信端子输出报警信号）时，表示防雷模块发生故障，应及时维修或更换。

●并联式电源防雷模块应并联安装（也可采用凯文接线方式），连接线要求牢固可靠，且要求短、粗、直。
